電纜廠家-河南太平洋線纜之前給大家介紹過很多低壓電纜產品了，詳情可參考低壓電纜產品頁介紹。由于網站正在更新中，有些型號還未上傳，如有需要可聯系河南太平洋線纜電纜廠家。通過這段時間的觀察， 河南太平洋線纜電纜廠家發現，大家非常關系低壓電纜的載流量問題，今天河南太平洋線纜電纜廠家就為大家分享低壓電纜載流量對照表及其計算方式，希望在工作中能幫助到您!

一、低壓電纜載流量對照表

我們常見的低壓電纜主要是YJV,YJV22,YJLV,YJLV22等，以下介紹的是額定電壓 0.6/1kv vv及vlv型聚氯乙烯絕緣及護套電纜長期連續負荷允許載流量及0.6/1KV交聯聚乙烯絕緣電力電纜允許載流量

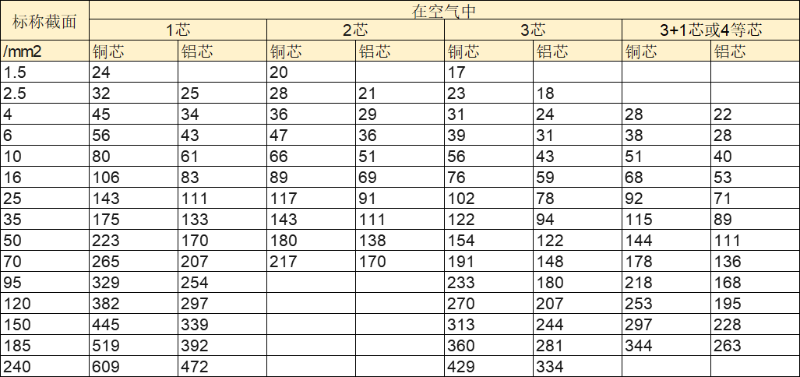

1、額定電壓 0.6/1kv vv及vlv型聚氯乙烯絕緣及護套電纜在空氣中長期連續負荷允許載流量

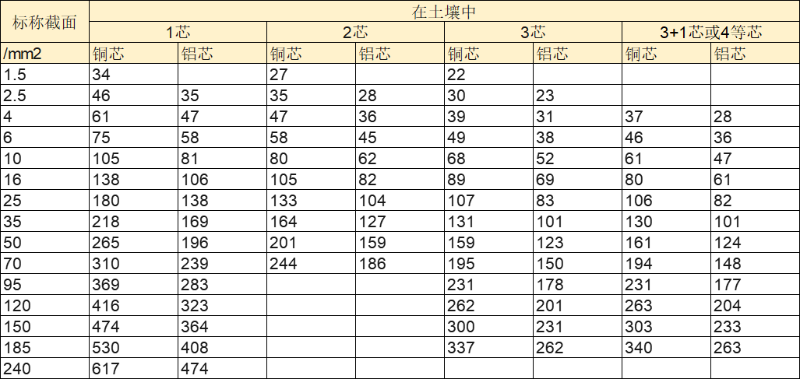

2、額定電壓 0.6/1kv vv及vlv型聚氯乙烯絕緣及護套電纜在土壤中長期連續負荷允許載流量

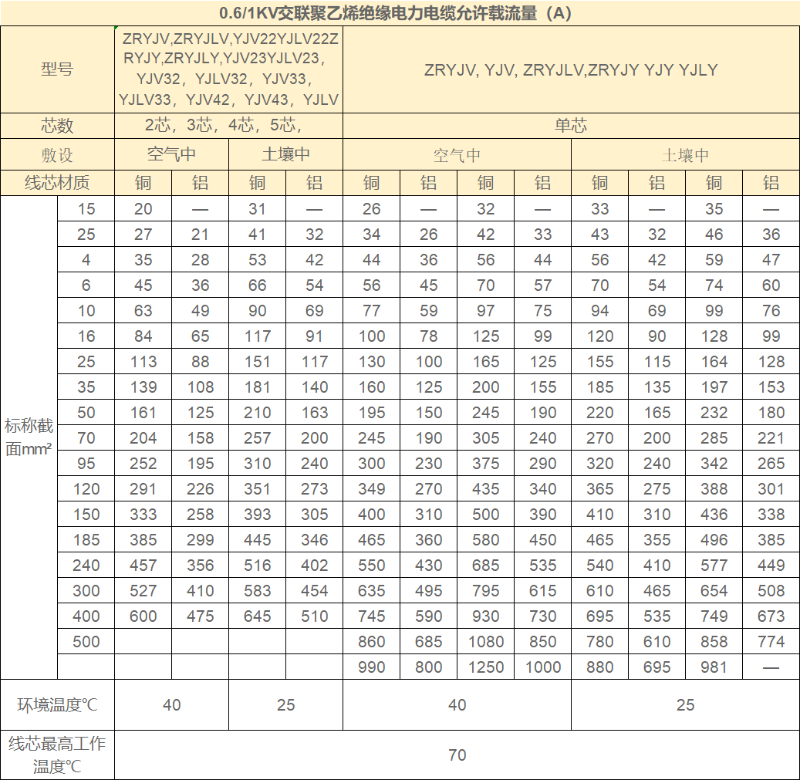

3、0.6/1KV交聯聚乙烯絕緣電力電纜允許載流量

    二、低壓電纜的橫截面積的選擇

  選擇導線截面積必須同時考慮四個條件：經濟電流密度、安全載流量、電壓損失和機械強度。計算時以一個為主，同時驗算其他三個條件合格。

1)高低壓輸配電線路按經濟電流密度選擇，使電能損失和資金投入在合理范圍。

2)近距離負荷主要按發熱條件(安全載流量)選擇導線截面，發熱的溫度要在合理范圍。

3)大電流負荷和低壓動力線主要按電壓損失條件選擇導線截面，要保證到負荷點的電壓在合格范圍。

4)大檔距和小負荷還要根據導線受力情況，考慮機械強度問題，要保證導線能承受拉力。

經濟電流密度和電壓損失都和導線的長度有關，即同樣的截面積，同樣的電流，線路越長，電能損失和電壓就越大，比如50KW50米距離，50mm2銅線，電壓損失是2V,電能損失是0。

4KW;如果是100米，電壓損失是4V,電能損失是1。6KW;如果是400米，電壓損失是8V,電能損失是3。2KW;

載流量和導線的截面積有關，截面積越大，單位載流量越小，比如1mm2銅線載流量是18A,10mm2銅線載流量是80A,100mm2銅線載流量是320A等等,

經濟電流密度

計算比較復雜，一般是直接采用國家標準：

3000及以下 3000—500 5000以上

裸銅線 3。

0A/ mm2 2。25 A/ mm2 1。75 A/ mm2

裸鋁線 1。65 A/ mm2 1。15 A/ mm2 0。9 A/ mm2

銅電纜 2。5 A/ mm2 2。25 A/ mm2 2。0 A/ mm2

鋁電纜 1。

92 A/ mm2 1。73 A/ mm2 1。54 A/ mm2

導線的安全載流量

為了保證導線長時間連續運行所允許的電流密度稱安全載流量。

一般規定是：銅線選5～8A/mm2;鋁線選3～5A/mm2。

機械強度(農村的要求)

導線種類 10KV 1KV以下

鋁絞線 35 25

鋼芯鋁絞線 25 25

銅線 16 16或￠3。2mm

電壓損失百分?jǐn)?shù)和導線截面積選擇簡易計算公式

△U=PL/CS S=PL/C△U

△U——電壓損失百分?jǐn)?shù)

P——輸送的有功功率(Kw)

L——輸送的距離

C——常數，鋁線單相8。

3，鋁線三相四線46;銅線單相12。8，銅線三相四線77

S——導線截面(mm2)。

三、低壓電纜載流量的計算方式

       電線電纜載流量是可以心算的，很多電纜行業經驗豐富師傅甚至不用算，直接看下就知道載流量多少，因為他們都長期翻閱電纜載流量表已經熟記于心了，那么有什么口訣呢?

二點五下乘以九，往上減一順號走。 三十五乘三點五，雙雙成組減點五。 條件有變加折算，高溫九折銅升級。 穿管根數二三四，八七六折滿載流。

2.5mm平方及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm平方導線，載流量為 2.5×9=22.5(A);從4mm平方及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4×8、6×7、10×6、16×5、 25×4。

“三十五乘三點五，雙雙成組減點五”說的是35mm平方的導線載流量為截面數的3.5倍，即35×3.5=122.5(A)。從50mm平方及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0.5。即50和70mm平方導線的載流量為截面數的3倍;95和120mm平方導線載流量是其截面積數的2.5倍，依次類推。 “條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm平方銅線的載流量，可按25mm平方鋁線計算。 "穿管根數二三四，八七六折滿載流。意思是在穿管敷設兩根、三根、四根電線的情況下，其載流量分別是電工口訣計算載流量(單根敷設)的80%、70%、60%。

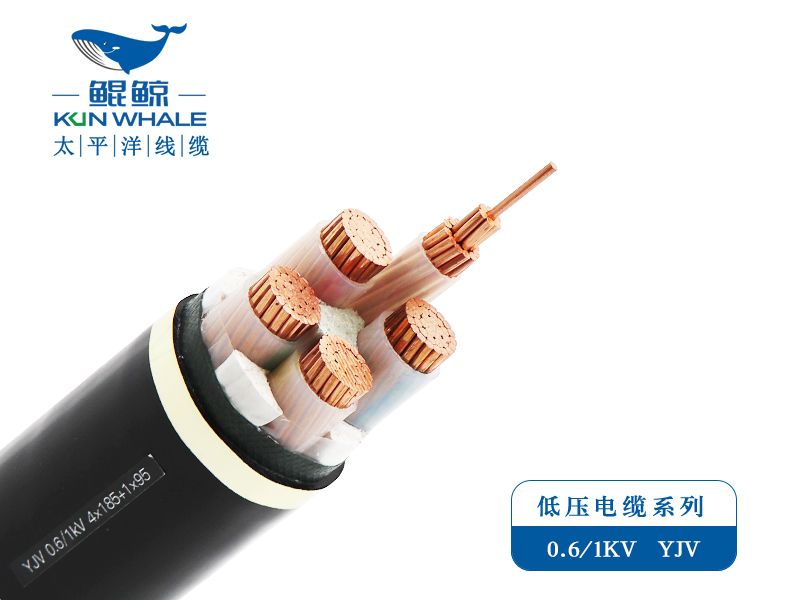

目前河南太平洋線纜有限公司供應的低壓電纜產品有yjv,yjlv,yjlv22,zc-yjv,zc-yjlv,zc-yjlv22,zc-yjv22等。電纜芯數: 1、 2、3、4、5、3+1、3+2、4+1

導體截面: 4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2

電纜線芯有：鋁芯和紫銅線

低壓電纜產品嚴格安裝國標要求生產制造，低壓電纜的使用需要結合低壓電纜其本身的載流量及特性才能保證電纜的使用安全及使用壽命。河南太平洋線纜有限公司將為您提供低壓電纜的載流量，低壓電纜的型號規格及其參數等信息，低壓電纜價格報價咨詢：400-002-0068
